Stavebnicový systém pro zabudování okna

Stavebnicový systém pro zabudování okna do prostoru tepelné izolace

#IMPULS | Pasivní a nízkoenergetické standardy, stejně jako zpřísňující se legislativa v oblasti energetické náročnosti budov, jsou stimulem pro všechny inovátory zabývající se problematikou utěsňování. Novým systémem předsazené montáže oken, tedy usazení okna do prostoru fasádní izolace, dokazuje Tremco illbruck opět své prvenství. Celý systém je založený na komponentovém principu, jednoduchosti a tradiční funkčnosti. Jako jediný splňuje nejvyšší nároky ze strany legislativy, investorů a montážních firem.

Jednoduché stavebnicové řešení

Komponentový systém předsazené montáže illbruck je založen pouze na lepení. Na to byl testován a posuzován v renomovaných institutech ift Rosenheim a MPA Hannover. Výsledky těchto zkoušek jsou součástí ETA schválení, kterým je systém vybaven. Nenajdeme zde žádné potenciální tepelné vodiče, které by snižovaly účinnost řešení. Mechanické zajištění se v systému aplikuje jen jako pomocné, nikoliv jako nosné.

Jak to funguje?

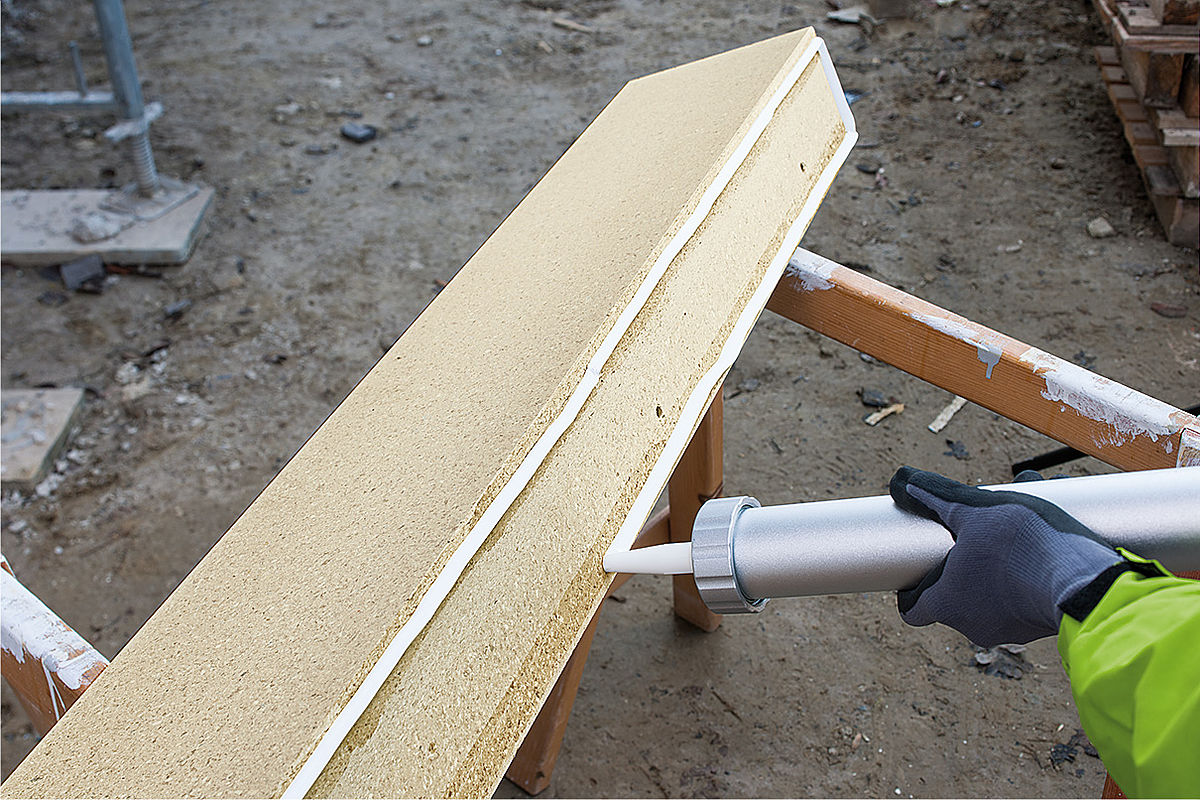

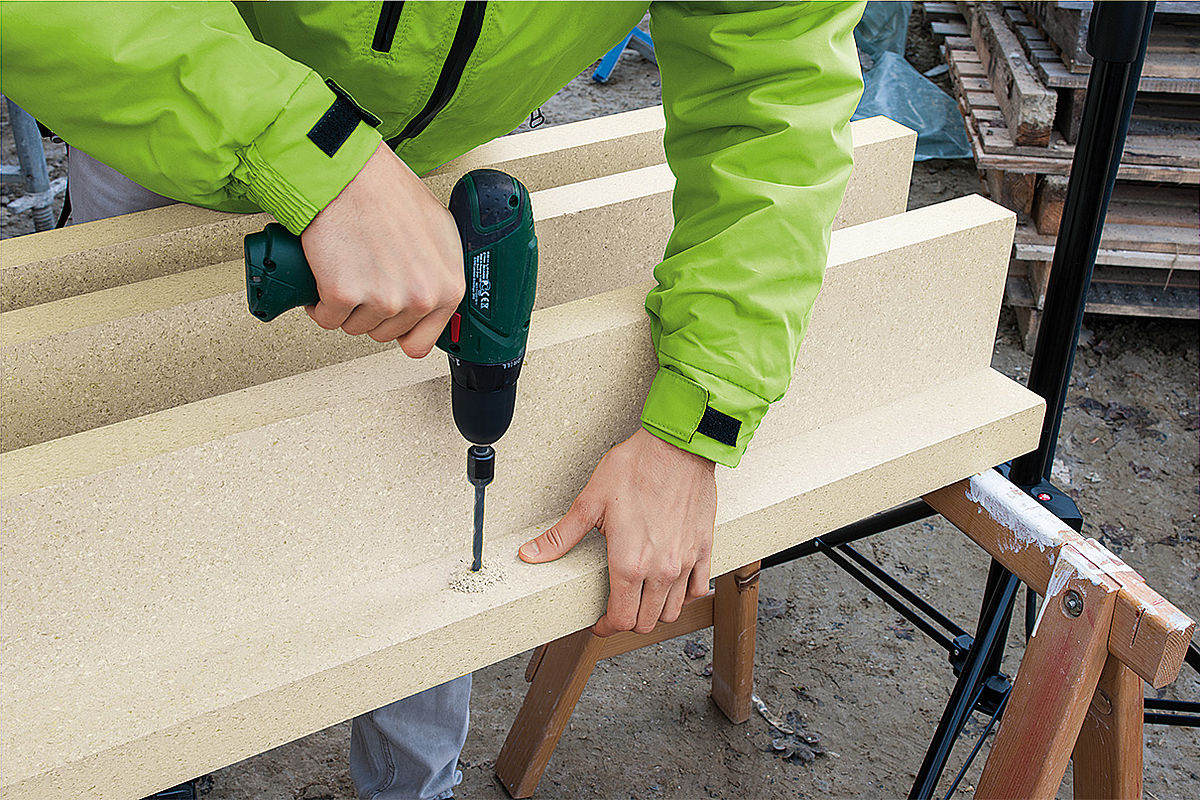

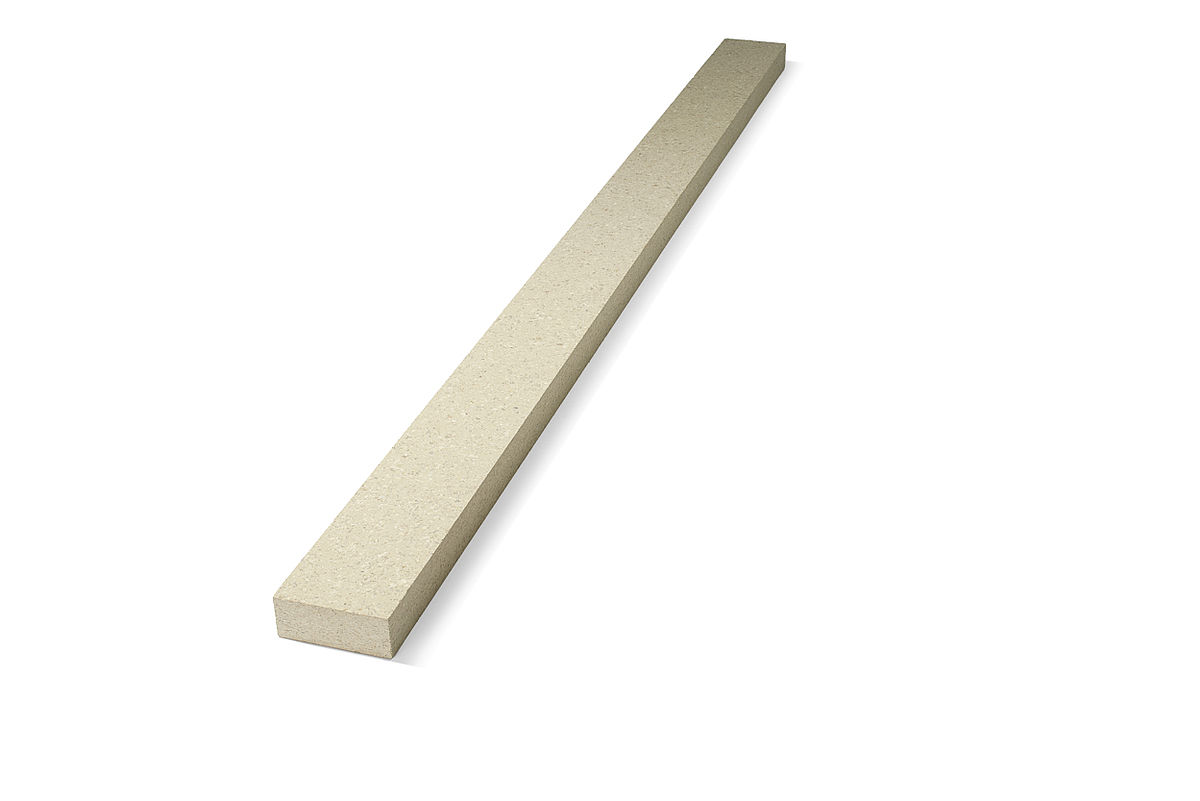

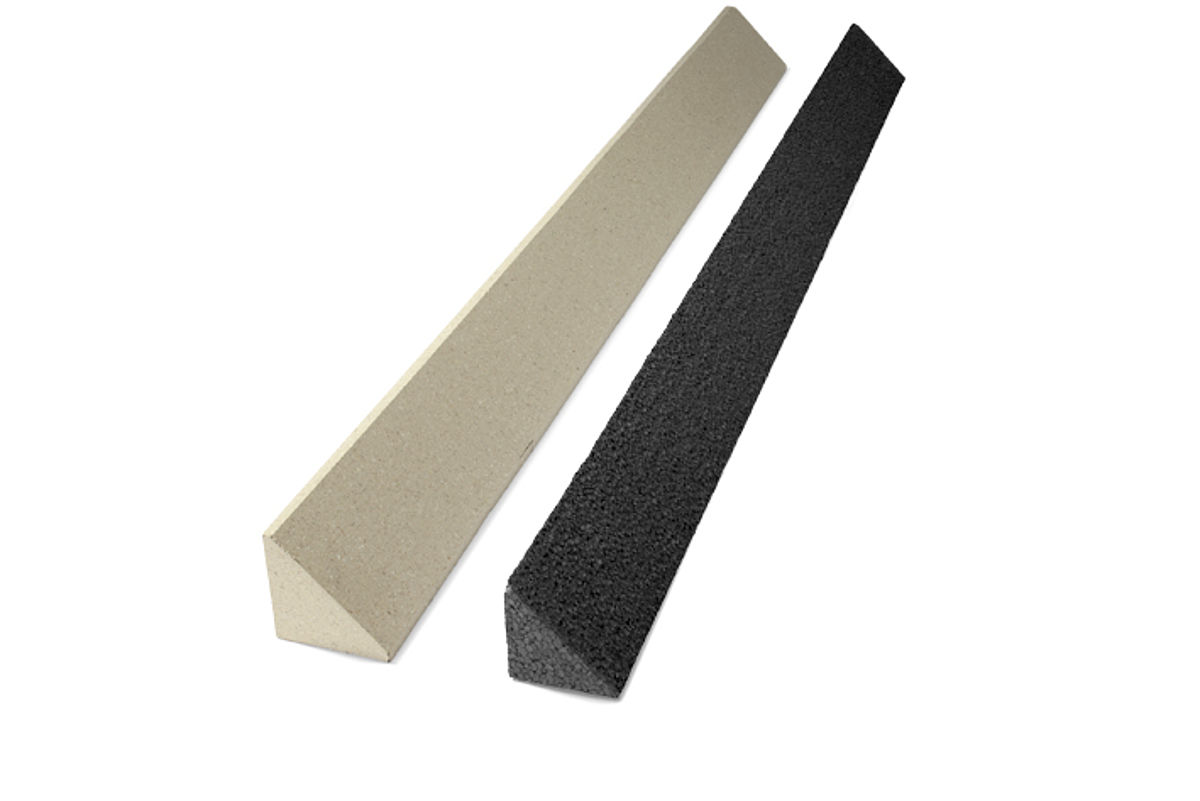

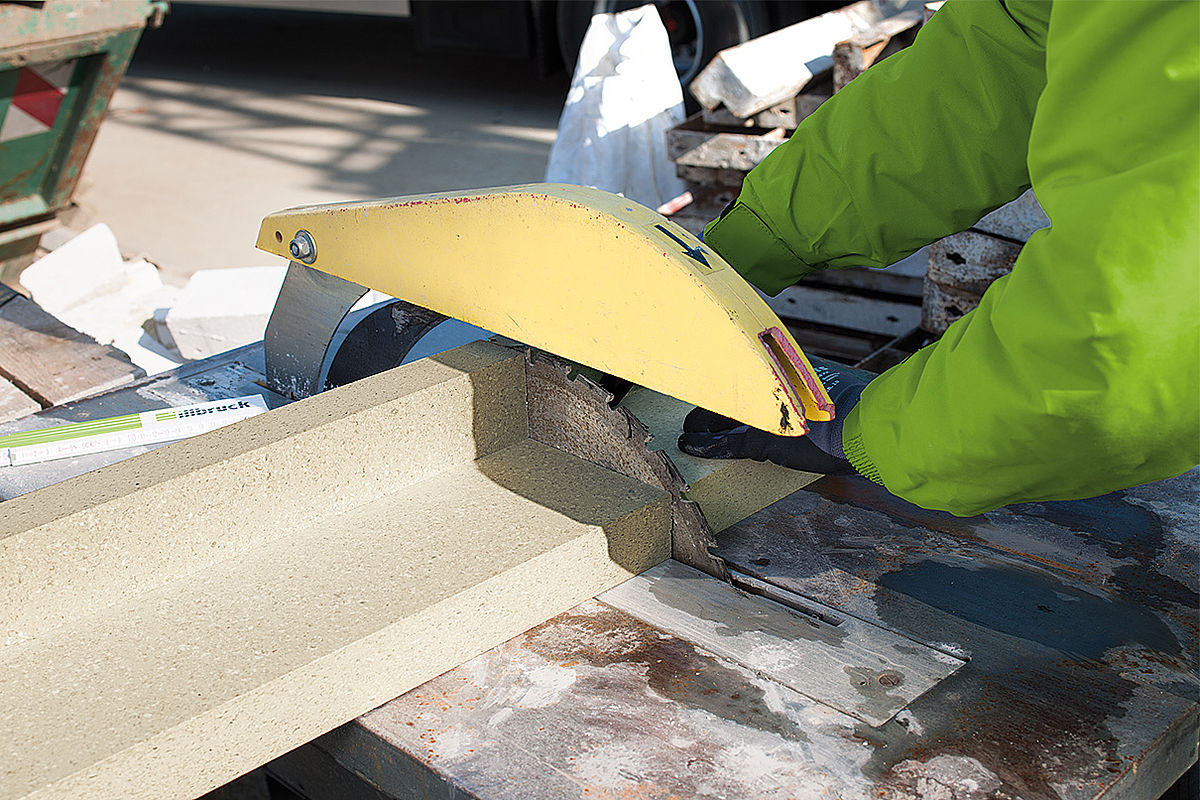

U systému illbruck nese hlavní zátěž nosný profil PR007. Profil je lehký, snadno řezatelný a zároveň dostatečně tuhý a pevný pro přenesení hmotnosti okna. Velkou výhodou montáže profilu PR007 je kombinovaný způsob fixace. Jedná se o kombinaci lepení s pomocí extrémně výkonného lepidla illbruck SP340 a pojistného kotvení. Takovým způsobem je dosaženo maximální únosnosti spoje (min.200 kg na běžný metr) a těsnosti profilu PR007 vůči stavbě.

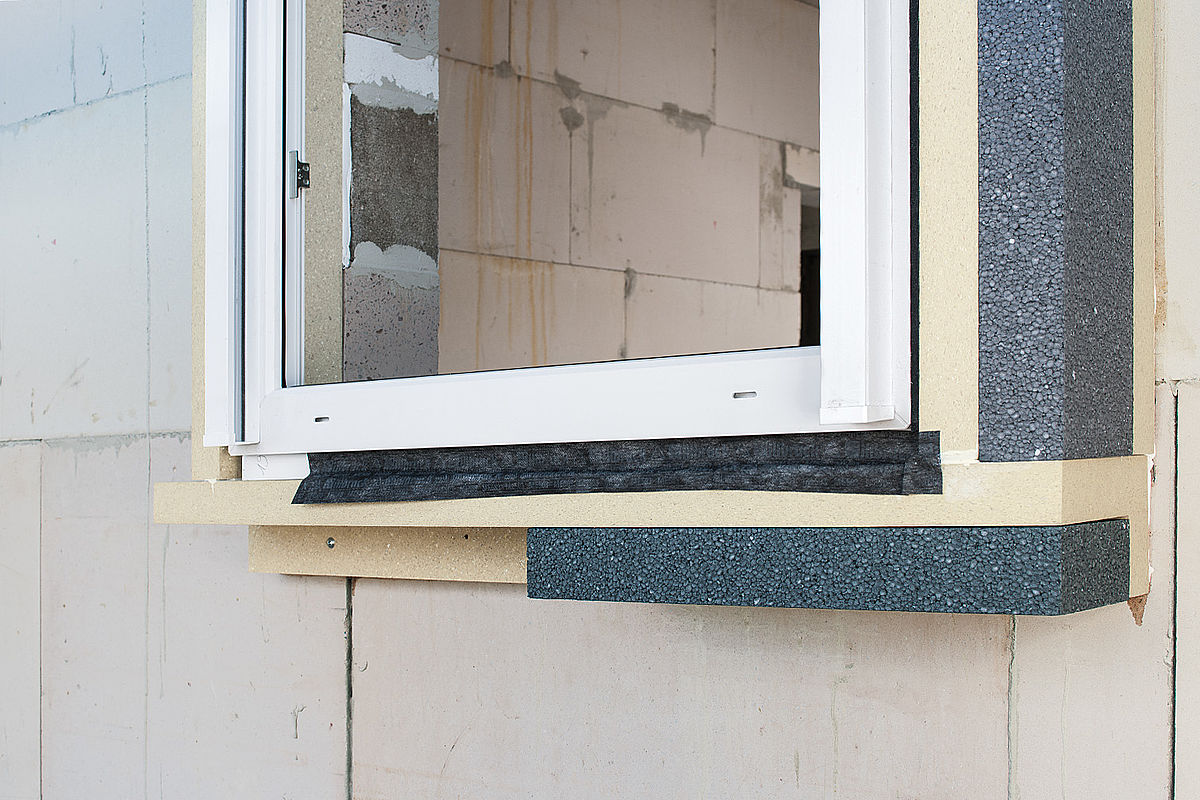

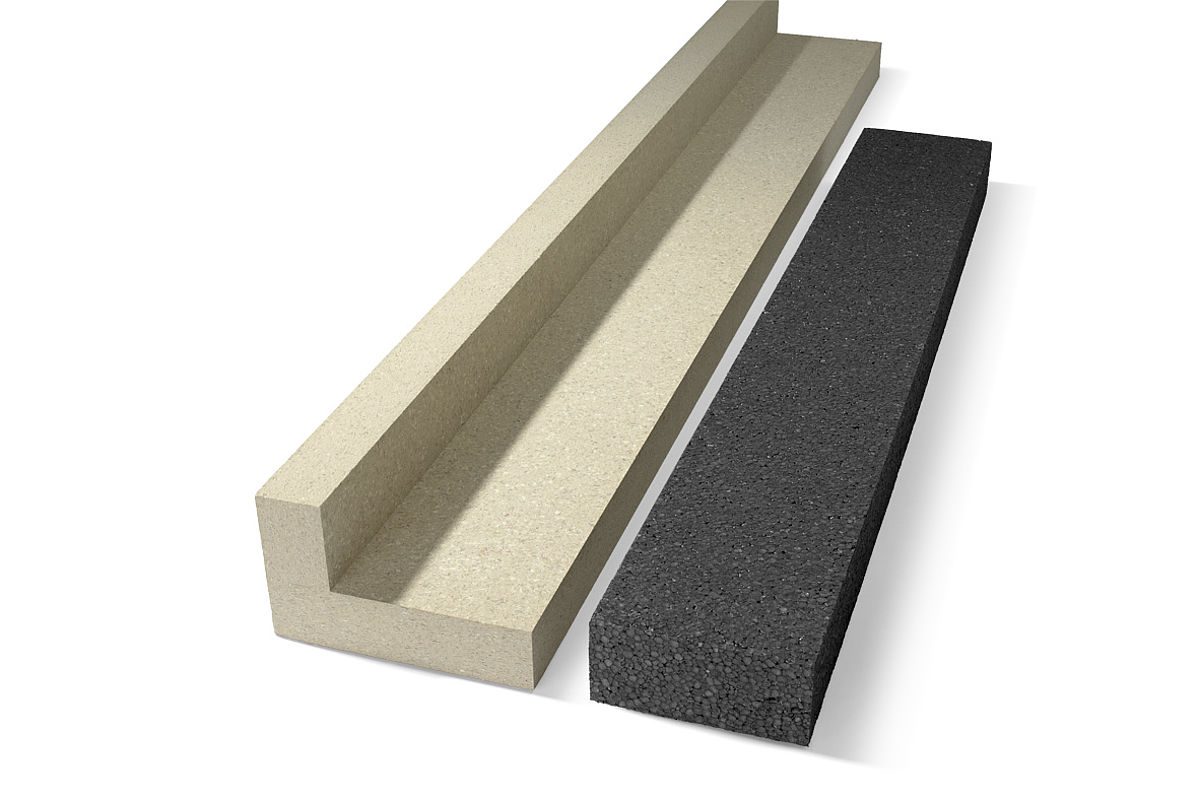

Okno je poté upevněno do rámu, tvořeného profily PR007, pomocí běžných šroubů, které jsou k tomu určené. Kombinovaný způsob fixace nosného profilu PR007 je rychlý a snadný. Společně s dalším systémovým zateplovacím profilem PR008 přináší velmi dobré tepelně izolační vlastnosti detailu.

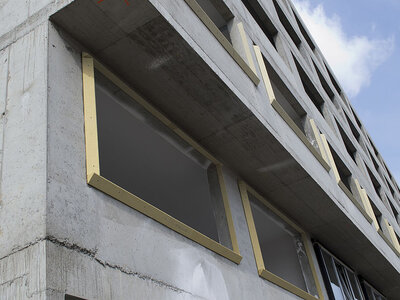

Upevnění předsazeného rámu na okno

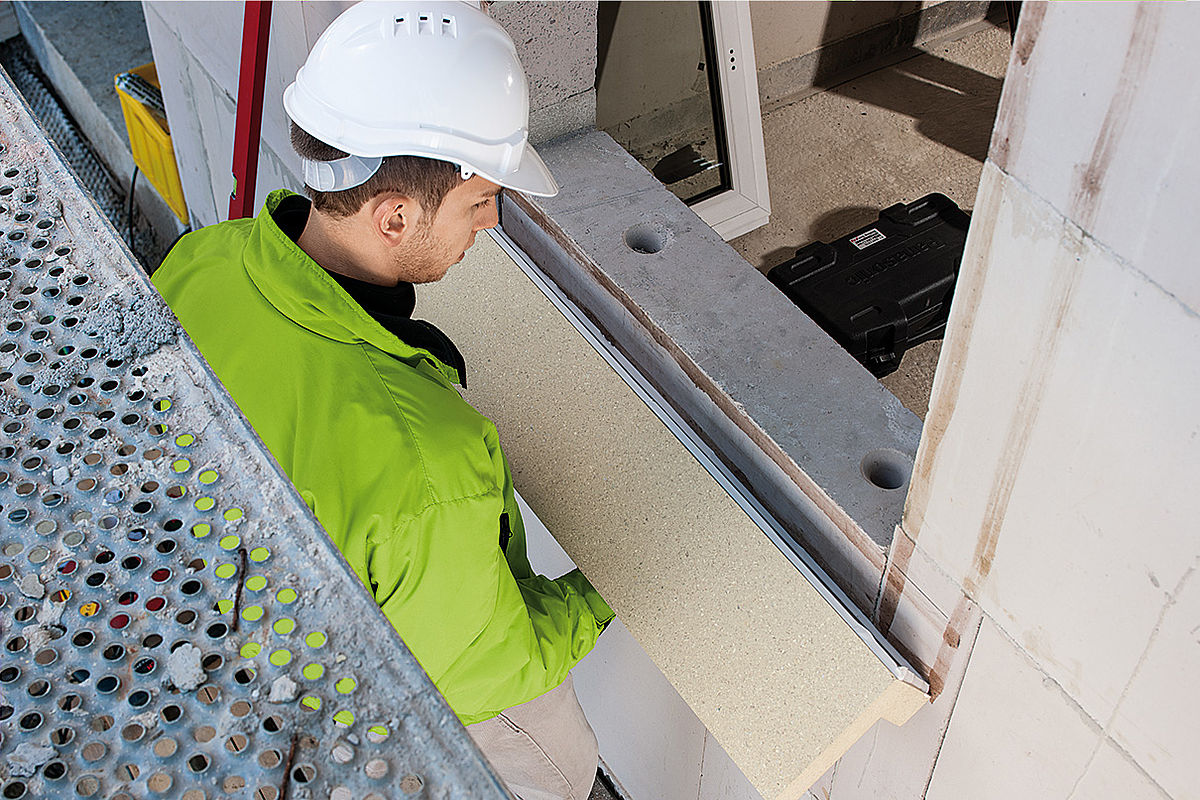

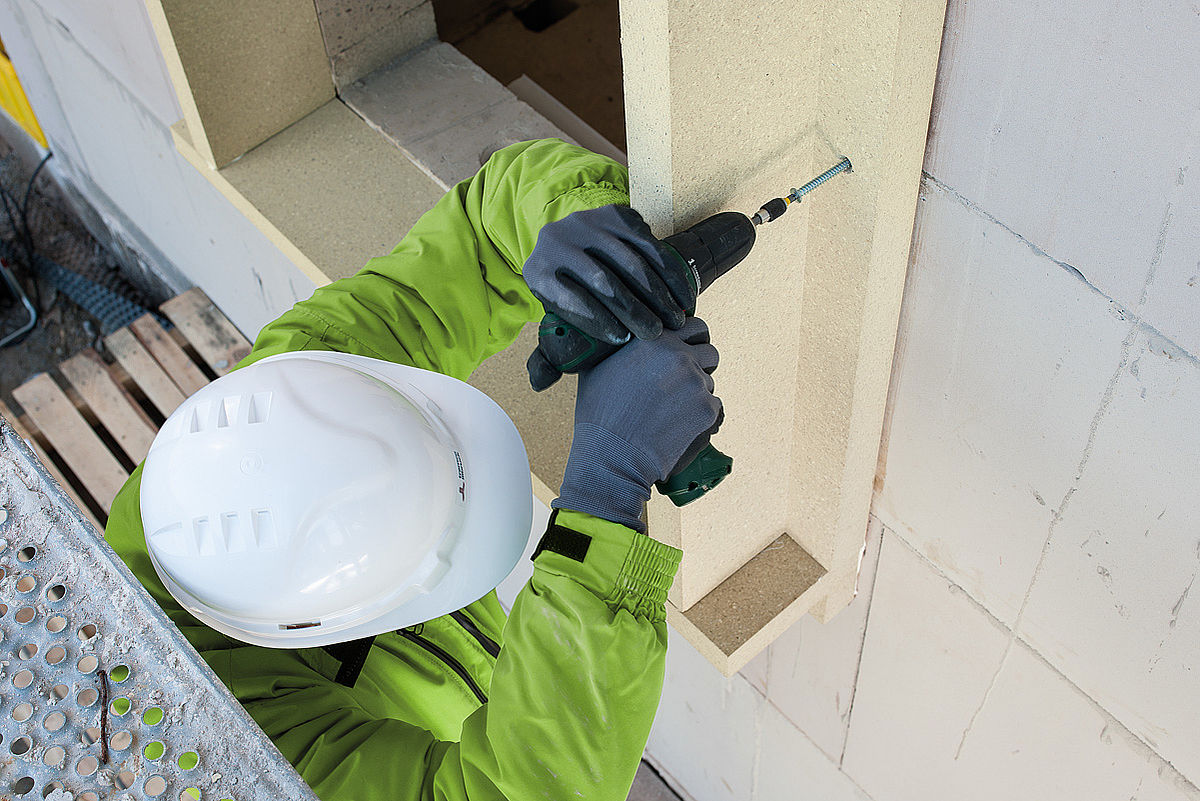

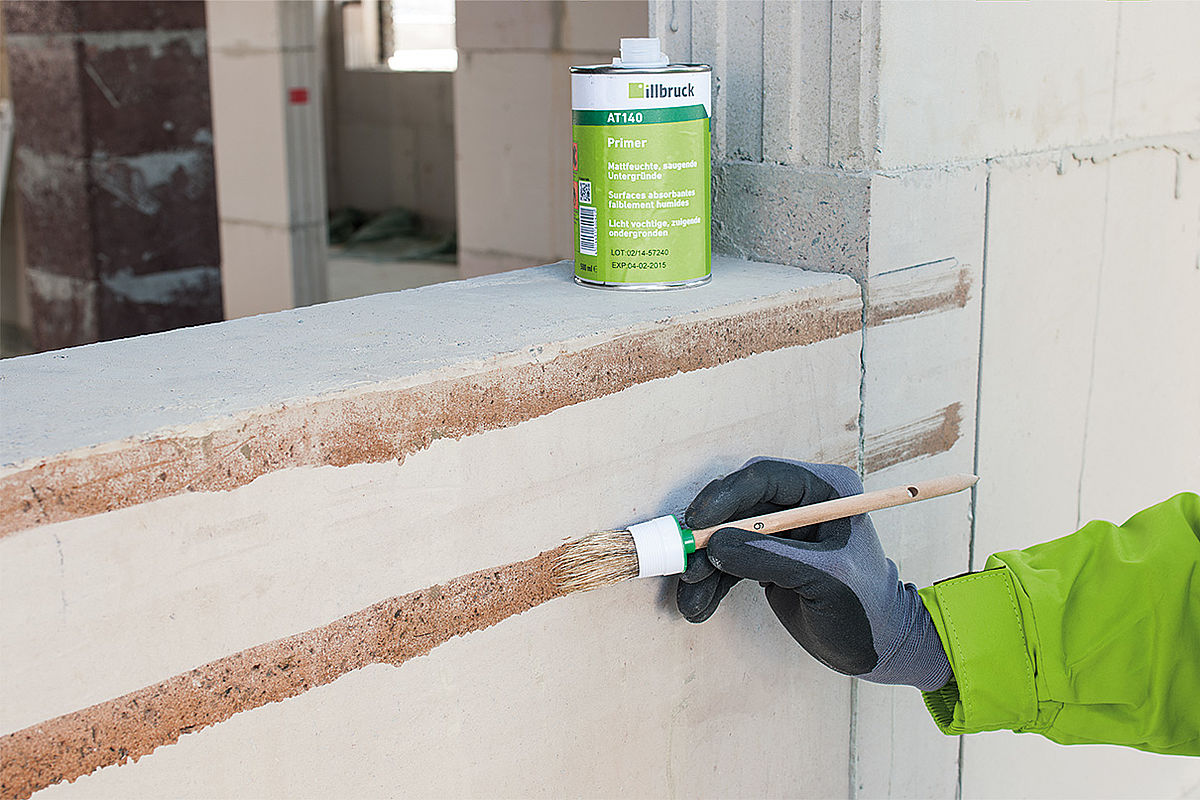

Kompletace předsazeného systému illbruck je snadná jako dětská stavebnice. Jednotlivé nosné profily se přilepí, speciálním lepidlem illbruck SP340, na stěnu. Takto navržený systém upevnění dovoluje přenesení veškerých působících sil do velké podkladní plochy, což umožnuje systému přenášet vysoká zatížení bez rizika poškození nebo vylomení podkladu. Tím odpadá nutnost důsledně posuzovat únosnost mechanických kotev a jejich vzdálenost od okrajů. Kotvy slouží pouze jako sekundární jištění profilů, aby bylo dosaženo co nejvyšší bezpečnosti systému a uživatelského komfortu při samotné montáži profilů.

Utěsnění připojovací spáry v hotovém rámu

Utěsnění spáry mezi vsazeným oknem a předsazeným rámem je velmi jednoduché a rychlé: použije se komprimační páska TP652 illmod Trio+, která představuje kompletní třívrstvý těsnicí systém. Páska se aplikuje na okenní rám, který je potom do předsazeného rámu vložen. Páska poté pozvolna expanduje a vyplní celou spáru. Vodorovná spára u parapetní roviny se navíc zajistí hydroizolační samolepicí fólií Twinaktiv ME508.

Proč montovat okno do tepelné izolace?

  • Nulové tepelné mosty
  • Nezbytnost u nízkoenergetických a pasivních domů
  • Zachování přirozeného vzhledu okna i při použití silných fasádních izolací
